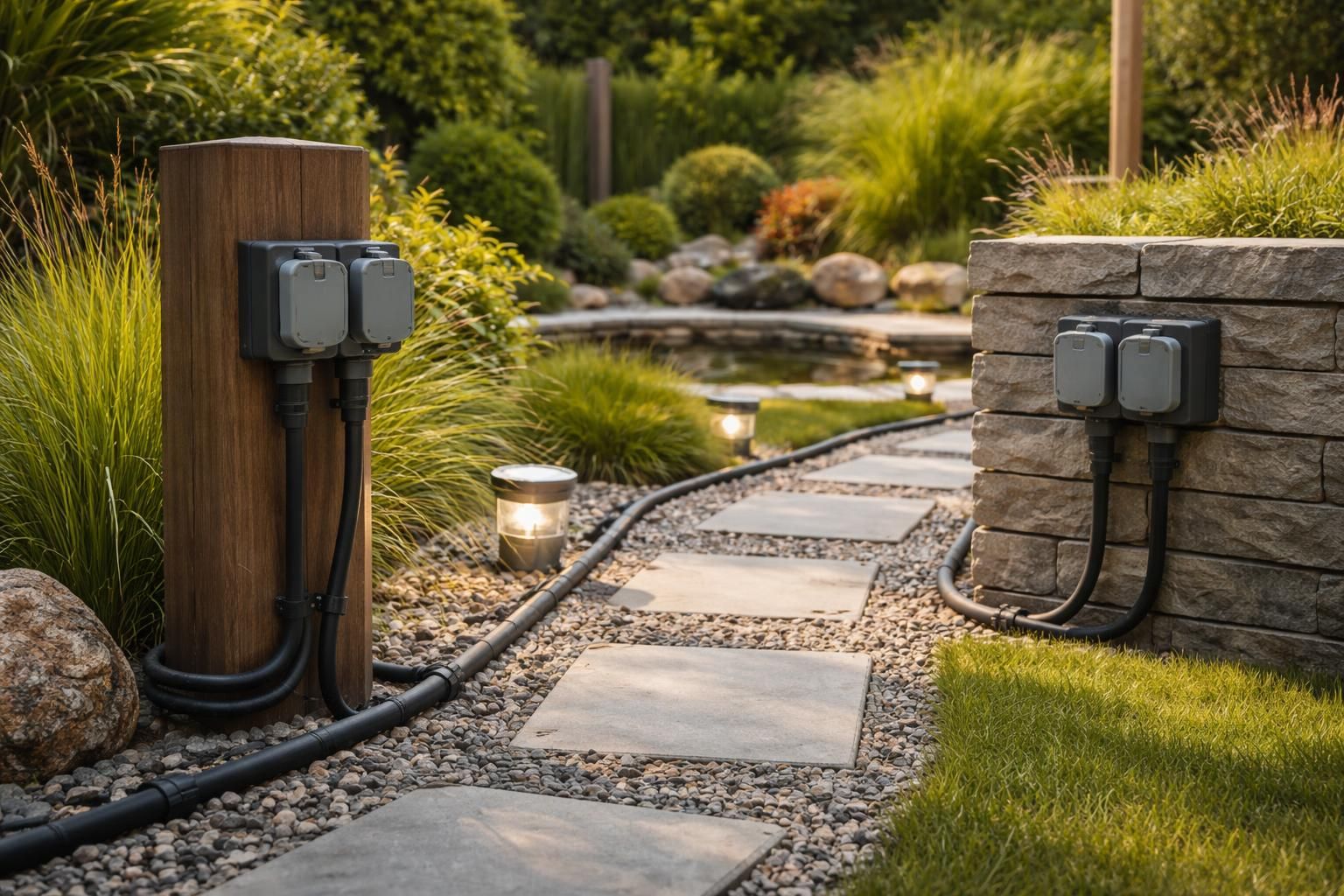

Le jardin est souvent considéré comme une extension de l’habitat, un espace où l’on passe du temps à se détendre, à jardiner ou à recevoir. Dans cette optique, il est essentiel d’y prévoir une installation électrique extérieure conforme aux normes. Cependant, elle ne doit pas seulement répondre à des critères esthétiques. La sécurité, la réglementation et la durabilité des installations électriques extérieures doivent être au premier plan, car toute négligence peut entraîner des accidents graves. Des éclairages adaptés, des prises étanches et un câblage qui résiste aux intempéries ne sont que quelques-uns des éléments cruciaux à prendre en compte. Cet article vous guide à travers les normes essentielles à respecter pour réaliser une installation électrique sécurisée et efficace dans votre jardin.
Comprendre l’installation électrique extérieure : normes et conseils
L’installation électrique extérieure ne se limite pas simplement à brancher quelques lampes ou à installer des prises. Cela nécessite une véritable expertise en matière de normes électriques et de sécurité. Par exemple, en France, la norme NF C 15-100 encadre strictement ces installations. Cela inclut la protection contre l’humidité, qui est primordiale lorsqu’on travaille avec des éléments extérieurs soumis aux aléas climatiques. L’installation d’éclairages de jardin ne doit pas être prise à la légère, car des dispositifs inappropriés peuvent entraîner des situations dangereuses.
Afin de concevoir un aménagement performant et respectueux des normes, il est primordial de bien définir les différents points d’alimentation du jardin. En effet, un éclairage bien pensé assure non seulement la sécurité de l’espace, mais active également l’ambiance générale des soirées d’été. D’un autre côté, des prises bien positionnées prolongent la fonctionnalité du jardin tout en garantissant la sécurité des utilisateurs.
Importance de se conformer aux normes pour une installation électrique extérieure
Voici quelques raisons qui rendent indispensable le respect des normes lors de l’installation électrique extérieure :
- Sécurité : Les installateurs doivent se prémunir contre l’humidité, le gel et d’autres agressions climatiques qui peuvent altérer le fonctionnement des équipements. Ne pas se conformer aux normes expose non seulement les utilisateurs mais également le bâtiment à des risques d’électrocution ou d’incendie.
- Légalité : La réglementation impose une vérification de la conformité. En cas de sinistre, l’assurance peut exiger des preuves de respect des normes pour couvrir les dommages.
- Durabilité : Utiliser des matériaux résistants aux conditions extérieures, comme des câbles adaptés, garantit un fonctionnement prolongé des installations. Les équipements bien conçus résistent mieux aux aléas climatiques, ce qui évite les remplacements fréquents.
- Performance : Un système conforme optimise l’alimentation électrique, évite les baisses de tension et préserve ainsi la vie des appareils connectés.
Normes en vigueur pour une installation électrique extérieure
La norme NF C 15-100 est essentielle pour toute installation électrique en France, y compris les systèmes extérieurs. Voici les exigences essentielles à respecter :
| Éléments | Conditions |
|---|---|
| Indice de Protection (IP) | Minimum IP44 pour appareillages extérieurs. |
| Disjoncteur différentiel | Doit être de 30mA pour toutes les lignes alimentant les dispositifs extérieurs. |
| Câbles | H07RN-F ou U1000R2V : résistants à l’humidité et aux UV. |
| Profondeur des câbles enterrés | Min 50 cm avec protection adéquate. |
| Liaison à la terre | Renforcée et obligatoire pour toute installation près des points d’eau. |
Les zones d’installation autour des points d’eau, tels que les piscines ou les fontaines, sont classées en différents volumes, chacun de ces volumes ayant des exigences spécifiques concernant les équipements autorisés et la protection requise.
Les volumes d’installation à respecter
| Volume | Description | Protection Requise | Équipements Autorisés |
|---|---|---|---|
| Volume 0 | Intérieur du bassin | Très basse tension (12V max) | Éclairage IPX8, matériel étanche |
| Volume 1 | Jusqu’à 2 m autour et 2,5 m au-dessus | Très basse tension (12V max), IPx5 min | Projecteur, prise spéciale |
| Volume 2 | Zone de 1,5 m autour des équipements électriques | Appareil IPx4 min | Prise, boîtier de dérivation |
| Hors volume | Au-delà des zones précédentes | IP44 min | Tous dispositifs extérieurs respectant la norme IP44 |
Matériel conseillé pour une installation électrique extérieure
Le choix des matériaux joue un rôle crucial dans la durabilité et la sécurité de l’installation. Voici les équipements recommandés :
- Câbles : Privilégiez le câble H07RN-F pour sa souplesse et son étanchéité. Pour les installations fixes enfouies, le câble U1000R2V est conseillé, car il est rigide et résistant.
- Gaines TPC : Obligatoires pour la protection des câbles enterrés, elles offrent une barrière efficace contre les agressions extérieures.
- Luminaires : Optez pour des éclairages LED avec un indice de protection supérieur à IP65 pour garantir leur conformité dans les zones exposées aux intempéries.
- Prises de courant : Utilisez uniquement des modèles étanches, conçus spécifiquement pour l’extérieur. Ces prises doivent avoir un indice IP44 minimum.
- Interrupteurs : Assurez-vous qu’ils sont également étanches pour éviter toute infiltration d’eau.
Comment choisir des prises étanches et des éclairages extérieurs ?
Pour choisir des prises étanches, il est conseillé de vérifier l’indice de protection (IP) qui doit être de >IP44. En matière d’éclairage, les luminaires doivent être non seulement esthétiques mais également robustes. On recommande généralement des modèles adaptés pour être installés dans des environnements extérieurs, ceux qui sont caractérisés par des matériaux résistant à la corrosion et à l’eau.
Étapes pour réussir son installation électrique extérieure
Voici un guide étape par étape pour assurer une installation électrique extérieure conforme et sécurisée :
- Étude de projet : Planifiez minutieusement l’emplacement de vos points lumineux, prises et appareils divers.
- Vérification du tableau électrique : Assurez-vous qu’il dispose de disjoncteurs adaptés pour votre installation.
- Traçage : Marquez les emplacements des gaines et des boîtiers au sol. Préparez-vous à un enfouissement d’au moins 50 cm de profondeur.
- Pose des gaines : Creusez des tranchées et installez les gaines TPC, en ajoutant un grillage avertisseur rouge.
- Passage des câbles : Insérez les câbles H07RN-F ou U1000R2V dans les gaines.
- Raccordements : Réalisez des branchements dans un coffret étanche et veillez à respecter les polarités.
- Fixation des appareillages : Installez les prises, interrupteurs et éclairages sur des supports solides.
- Test de l’installation : Assurez-vous du bon fonctionnement de chaque point et évaluez la résistance de la prise de terre.
- Finitions : Réparez les tranchées et protégez chaque connexion.
Conseils pratiques pour optimiser votre installation électrique extérieure
Pour une installation électrique extérieure optimale qui allie sécurité et fonctionnalité, voici quelques suggestions :
- Multiplication des points lumineux : cela permet d’éclairer plusieurs zones de votre jardin, minimisant ainsi les zones d’ombre.
- Introduction de détecteurs de mouvement : ces dispositifs assurent une gestion intelligente de l’éclairage extérieure tout en préservant l’énergie.
- Utilisation de minuteurs ou programmateurs : pour faciliter la gestion de l’éclairage extérieur, notamment en période de vacances.
- Intégration de prises étanches : cela permet un accès facile à l’électricité pour les outils de jardinage.
- Contrôle régulier : vérifiez l’état des installations afin de garantir leur bon fonctionnement.
Installation électrique extérieure : erreurs à éviter absolument
Éviter certaines erreurs peut être décisif pour garantir la sécurité de votre installation électrique extérieure. Voici quelques pièges à éviter :
- Utiliser des matériaux non adaptés ou non certifiés pour l’extérieur.
- Oublier d’installer un disjoncteur différentiel de 30mA.
- Passer des câbles à une profondeur insuffisante sans protection adéquate.
- Négliger la mise à terre appropriée.
- Ne pas respecter les volumes de sécurité autour des points d’eau.
Les conséquences de ces erreurs peuvent entraîner des accidents ou des problèmes de performance, rendant l’utilisation de l’espace extérieur moins agréable et parfois dangereux.
Le coût d’une installation électrique extérieure : estimation et budget
Le coût d’une installation électrique extérieure peut varier grandement selon plusieurs facteurs, tels que l’étendue des travaux, les matériaux utilisés et la complexité du projet. En général, il est possible de dresser un budget prévisionnel selon les éléments suivants :
| Élément | Coût Estimatif (€) |
|---|---|
| Matériaux (câbles, prises, éclairages) | 300 € – 800 € |
| Frais d’installation (électricien) | 400 € – 1 200 € |
| Accessoires (gaines, boîtiers) | 50 € – 200 € |
| Total estimé | 750 € – 2 200 € |
Il est prudent de demander plusieurs devis et de s’assurer que tout est conforme aux normes. Des investissements initiaux peuvent sembler élevés, mais ils garantissent une installation sûre et prolongent la vie de vos équipements électriques extérieurs.
Développement durable et innovations dans l’installation électrique extérieure
Avec l’augmentation de la prise de conscience environnementale, la recherche de solutions durables s’intensifie aussi pour les systèmes d’installation électrique extérieure. Des technologies telles que l’intégration de panneaux solaires pour l’éclairage de jardin connaissent une forte demande. Ces innovations permettent non seulement de réduire l’impact environnemental mais également de faire des économies sur les factures d’électricité.
Par ailleurs, l’utilisation de matériaux recyclables et durables, comme le bambou pour des supports de luminaires ou des câbles écologiques, est en augmentation. Cela, couplé avec des éclairages LED, permet de minimiser l’empreinte carbone de votre installation.
Conclusion de l’installation électrique extérieure aux normes
Respecter les normes lors de l’installation électrique extérieure est essentiel non seulement pour garantir la sécurité mais aussi pour maximiser la fonctionnalité et lutter contre les risques d’accidents. L’approche rigoureuse des normes telles que la NF C 15-100, combinée à des conseils pratiques et l’utilisation de matériel adapté, fournissent les bases d’une installation durable et sécurisée.
Pour toute nouvelle installation ou rénovation, il est recommandé de se tourner vers des professionnels expérimentés afin de s’assurer du respect des normes. En fin de compte, voir son jardin illuminé par une installation fiable et esthétique procure une satisfaction non négligeable.
