Un branchement de prise TV murale mal réalisé se traduit rarement par une panne franche. Le signal arrive, mais dégradé : pixellisation intermittente, perte de certaines chaînes HD, parasites sur la bande FM. Ces symptômes poussent souvent à changer de décodeur ou d’antenne alors que le problème se situe à quelques centimètres derrière la plaque murale.

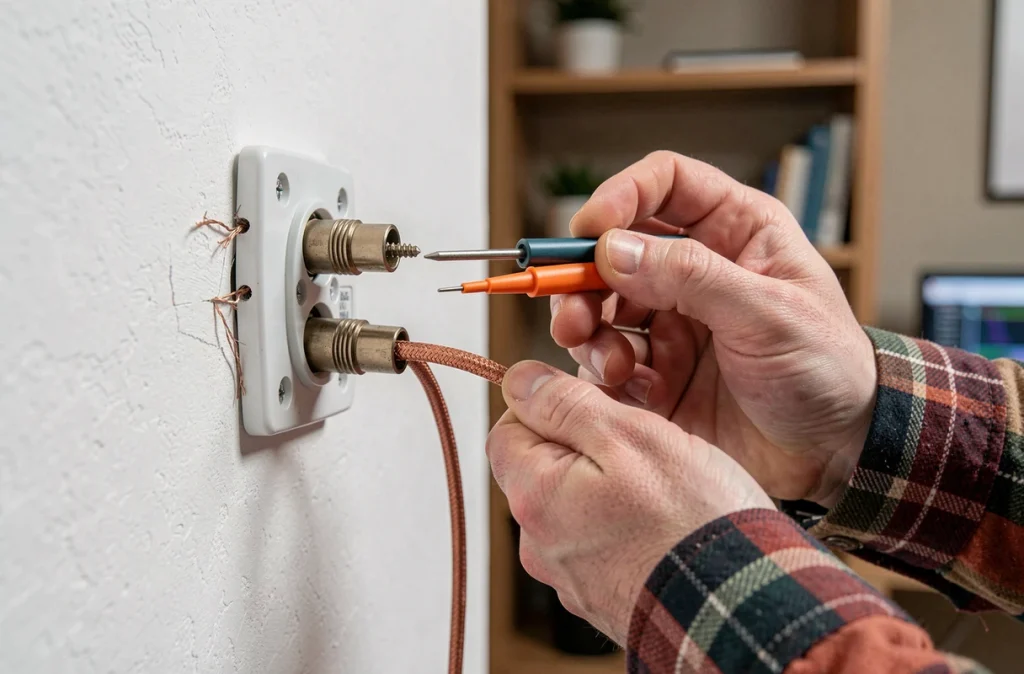

Blindage du câble coaxial mal raccordé : la première source de perte de signal
Le câble coaxial transporte le signal TV grâce à deux conducteurs concentriques : l’âme centrale en cuivre et la tresse de blindage. Lors du raccordement à la prise murale, la tresse de blindage doit être rabattue sans toucher l’âme centrale. Un seul brin de tresse en contact avec le conducteur central provoque un court-circuit partiel qui atténue le signal.
L’autre erreur fréquente consiste à couper la tresse trop court. Le blindage ne fait alors plus contact avec la languette métallique de la prise, et le câble perd sa fonction de rejet des interférences. Les perturbations LTE et 5G captées par un blindage mal connecté suffisent à faire disparaître plusieurs multiplex TNT.
Avant de refermer la plaque, une vérification simple : tirer légèrement sur le câble pour s’assurer que la languette métallique pince bien l’ensemble isolant-tresse, et vérifier visuellement qu’aucun brin ne croise l’âme.
Prise de passage ou prise terminale : une confusion qui dégrade toute la distribution
Les prises TV murales existent en deux versions distinctes. La prise terminale se place en bout de ligne, sur la dernière prise du circuit. La prise de passage (ou prise en dérivation) s’installe quand le câble continue vers une autre prise en aval.
Inverser les deux types est une erreur courante lors d’un remplacement. Une prise terminale installée en milieu de ligne coupe le signal aux prises suivantes. À l’inverse, une prise de passage placée en fin de ligne introduit une désadaptation d’impédance qui génère des échos sur le signal numérique.
Comment les distinguer physiquement
La prise terminale possède une seule entrée de câble à l’arrière. La prise de passage en comporte deux (entrée et sortie). Sur certains modèles, la différence n’est pas visible sans retourner le mécanisme. Le marquage « T » (terminale) ou « P » (passage) figure généralement sur le boîtier, mais pas toujours de façon lisible après quelques années.
- Vérifier le nombre de sorties à l’arrière du mécanisme avant tout achat de remplacement
- Repérer si un câble repart vers une autre pièce depuis le boîtier d’encastrement
- En cas de doute, mesurer la continuité du câble en aval avec un simple testeur
Câble coaxial et section : pourquoi le 17 VATC ne convient pas partout
Le câble 17 VATC reste le standard le plus vendu pour les installations résidentielles. Sa section convient pour des longueurs modérées entre le répartiteur et la prise murale. Sur des tirages plus longs (au-delà de la dizaine de mètres, notamment dans les maisons à étage), l’atténuation du signal augmente sensiblement avec la distance.
Le 19 VATC, légèrement plus épais, offre un meilleur rapport signal/atténuation sur les grandes longueurs. Son coût supérieur explique qu’il soit rarement proposé par défaut, mais le gain en qualité de réception compense largement sur un circuit étendu.
Un piège courant en rénovation : réutiliser un ancien câble de section inconnue ou un câble non blindé de type téléphonique. Ces câbles, même s’ils « rentrent » dans le connecteur, ne filtrent pas les interférences et ne maintiennent pas l’impédance requise pour la TNT HD.
Réseau en étoile depuis le coffret de communication : ce que la norme impose
La révision 2024 de la NF C 15-100, applicable aux installations neuves à partir du 1er septembre 2025, renforce la logique de réseau en étoile. Chaque prise de communication (y compris la prise TV) doit être reliée individuellement au coffret de communication par une liaison dédiée.
En pratique, cela signifie qu’un branchement « en cascade » (prise reliée à une autre prise plutôt qu’au coffret) ne respecte pas cette exigence pour les constructions neuves. Beaucoup de tutoriels en ligne décrivent encore un raccordement en série qui était toléré dans les installations anciennes.
Hauteur de pose et emplacement
Les publications récentes rappellent que la borne haute pour une prise de communication est fixée à 1,30 m du sol fini. Le placement précis (derrière le meuble TV, à côté du canapé, en hauteur pour un écran mural) reste un choix d’implantation libre, à condition de ne pas dépasser cette limite normative.
L’erreur fréquente en rénovation consiste à poser la prise TV à la même hauteur qu’un interrupteur, soit environ 1,10 m. Ce n’est pas interdit par la norme, mais cela complique le passage des câbles derrière un meuble bas ou un support TV mural standard.
Tester le signal après branchement : une étape souvent négligée
Refermer la plaque et allumer la télévision n’est pas un test suffisant. Un signal qui affiche une image ne garantit pas que le niveau de réception soit correct. Les chaînes TNT fonctionnent en numérique : le signal est soit exploitable, soit absent, sans dégradation progressive visible jusqu’au seuil de décrochage.
Le menu « informations signal » ou « qualité de réception » intégré à la plupart des téléviseurs et décodeurs donne deux indicateurs :
- Le niveau de signal (puissance reçue), qui doit rester dans la plage recommandée par le fabricant
- La qualité de signal (taux d’erreur), qui reflète l’intégrité du câblage et du blindage
- La stabilité dans le temps : un signal qui fluctue fortement signale un faux contact ou un blindage défaillant
Vérifier ces indicateurs sur plusieurs chaînes et plusieurs multiplex permet de détecter un problème localisé sur une fréquence, typique d’une interférence externe ou d’une résonance due à un câble mal adapté.
Le branchement d’une prise TV murale repose sur quelques gestes techniques précis. La majorité des pannes de réception domestique se résolvent en reprenant le raccordement du blindage, en vérifiant le type de prise (passage ou terminale) et en s’assurant que le câblage respecte la topologie en étoile exigée par les normes actuelles. Avant de mettre en cause l’antenne ou le réseau, ouvrir la plaque murale reste le premier réflexe utile.
