On tombe souvent sur ce cas de figure : deux interrupteurs va-et-vient déjà en place dans un couloir ou une cage d’escalier, et on veut ajouter un troisième point de commande avec un bouton poussoir Legrand. Le problème, c’est que le poussoir ne se câble pas du tout comme un va-et-vient classique. Il faut intercaler un télérupteur, et c’est là que la confusion s’installe.
Pourquoi un bouton poussoir Legrand ne remplace pas un va-et-vient
Un interrupteur va-et-vient possède trois bornes : une borne commune (L) et deux navettes. Il maintient sa position (allumé ou éteint) mécaniquement. Le bouton poussoir, lui, n’a que deux bornes et revient à sa position initiale dès qu’on relâche la pression. Il envoie une impulsion, pas un état permanent.
Cette différence mécanique change tout le principe du circuit. Un poussoir a besoin d’un télérupteur pour fonctionner. Le télérupteur, installé dans le tableau électrique, reçoit l’impulsion et bascule le contact qui alimente l’éclairage. Sans lui, appuyer sur le poussoir ne produit rien.
Concrètement, si on branche un poussoir Legrand directement sur les navettes d’un ancien va-et-vient, le circuit ne fonctionne pas. Les navettes servent à acheminer le courant entre deux interrupteurs selon leur position respective. Le poussoir, qui envoie un simple contact fugitif, n’a rien à faire sur ces fils.
Télérupteur au tableau : le composant que les tutos oublient
La plupart des guides en ligne décrivent le câblage du poussoir lui-même, mais passent vite sur le télérupteur. C’est pourtant lui qui détermine si l’installation fonctionne ou non.
Choisir entre télérupteur unipolaire et bipolaire
Le télérupteur unipolaire coupe uniquement la phase. Il suffit pour un circuit d’éclairage standard en logement. Le bipolaire coupe phase et neutre, ce qui est requis dans certains locaux humides ou pour des raisons de sécurité spécifiques. Pour un couloir ou une pièce de vie, le télérupteur unipolaire convient dans la majorité des cas.
Emplacement et protection
Le télérupteur se fixe sur le rail DIN du tableau électrique. Il doit être protégé par un disjoncteur dédié au circuit d’éclairage concerné. On raccorde la phase du disjoncteur à la borne d’alimentation du télérupteur (souvent repérée « 1 » ou « A1 »), et le retour lampe part de la borne de sortie (repérée « 2 » ou « A2 » selon les modèles Legrand).
Câblage bouton poussoir Legrand avec télérupteur : schéma fil par fil
Avant toute intervention, on coupe le disjoncteur général ou au minimum celui du circuit concerné. On vérifie l’absence de tension avec un VAT (vérificateur d’absence de tension). Pas un tournevis testeur, un vrai VAT.
Voici le principe de câblage pour commander un éclairage depuis plusieurs points avec des boutons poussoirs Legrand :
- La phase part du disjoncteur vers la borne A1 du télérupteur, puis de la borne A2 du télérupteur vers la lampe. Le neutre rejoint directement la lampe depuis le bornier du tableau.
- Chaque bouton poussoir se branche en parallèle sur la bobine du télérupteur : un fil de phase arrive sur une borne du poussoir, et l’autre borne repart vers la borne de commande du télérupteur (souvent repérée « A1 » côté bobine).
- Tous les poussoirs partagent le même fil de retour vers la bobine. On peut en câbler plusieurs sans limite pratique pour un usage domestique, tant qu’ils sont tous en parallèle.
Chaque poussoir envoie la même impulsion à la bobine du télérupteur. Appuyer sur n’importe lequel bascule l’état de l’éclairage, qu’il y en ait deux, trois ou cinq dans l’installation.
Conversion d’un va-et-vient existant en commande par poussoirs

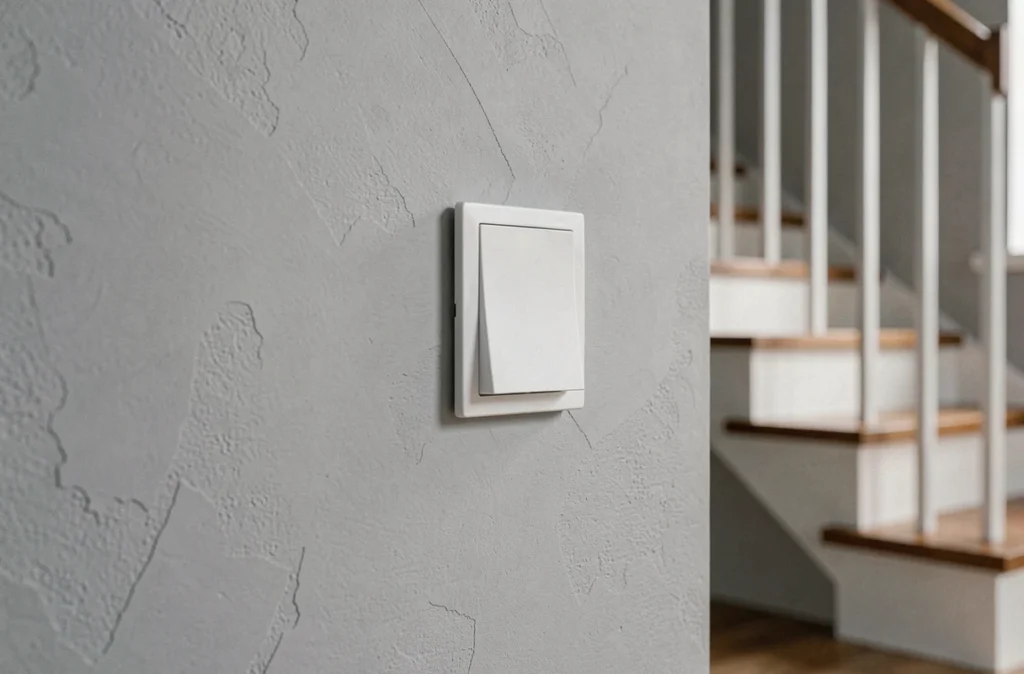

C’est la situation la plus fréquente : on a deux va-et-vient, on veut ajouter un troisième point de commande sans tirer de nouvelles navettes dans les murs. Passer en télérupteur simplifie l’affaire parce qu’on n’a plus besoin des navettes du tout.
Réutiliser les fils existants
Les anciennes navettes (fils souvent orange ou violet entre les deux va-et-vient) peuvent être réaffectées. L’une servira à amener la phase au poussoir, l’autre à ramener l’impulsion vers le télérupteur. On perd leur fonction de navette, mais on évite de tirer de nouveaux câbles dans la gaine.
En revanche, il faut vérifier la section des fils. Pour un circuit d’éclairage, la norme NF C 15-100 demande du 1,5 mm² minimum protégé par un disjoncteur adapté. Si l’installation est ancienne, les retours varient sur ce point : certaines gaines contiennent du fil en section suffisante, d’autres non.
Remplacer physiquement l’interrupteur

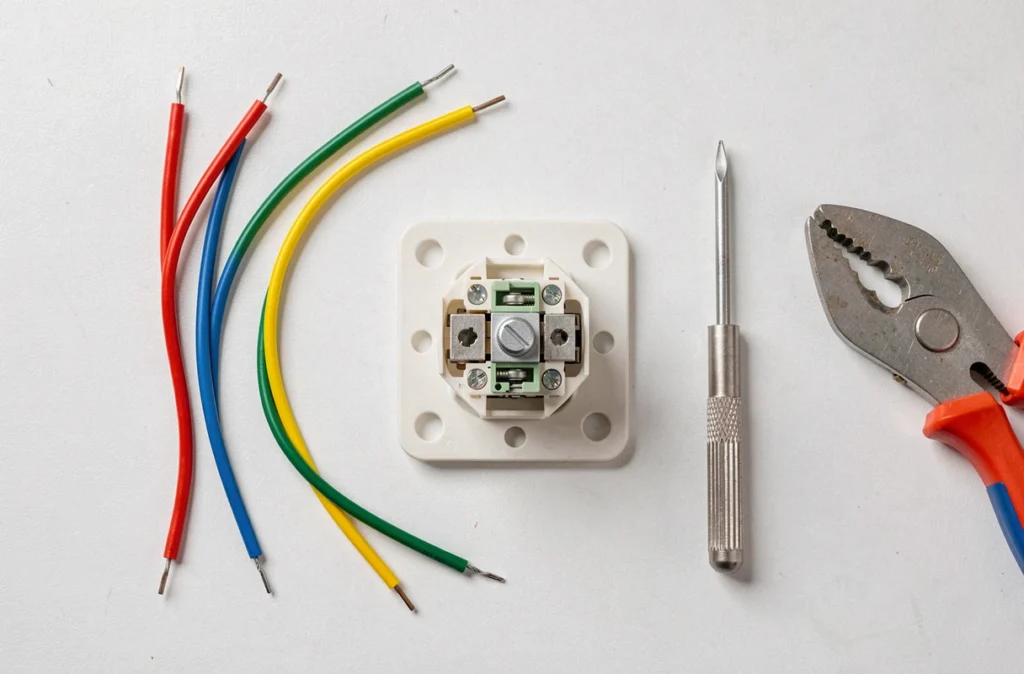

On retire le mécanisme va-et-vient de la boîte d’encastrement et on le remplace par un mécanisme poussoir Legrand de la même gamme (Céliane, Mosaic, Dooxie selon ce qui est déjà en place). Les dimensions d’encastrement sont identiques au sein d’une même gamme. La plaque décorative existante reste compatible.
Sur le poussoir Legrand, on raccorde les deux fils sur les bornes repérées (souvent « 1 » et « 2 » ou marquées d’un symbole de contact fugitif). Pas de navette, pas de borne L/navette comme sur un va-et-vient.
Hauteur de pose et norme NF C 15-100 édition 2024
Les tutos de câblage se concentrent sur les fils, mais la norme impose aussi une contrainte physique souvent négligée. Depuis la révision 2024 de la NF C 15-100, les appareils de commande doivent être posés entre 0,90 m et 1,30 m du sol fini, avec une recommandation pratique autour de 1,10 m pour l’accessibilité universelle.
Cette exigence s’applique aux installations neuves et aux rénovations lourdes, avec une application obligatoire prévue à partir du 1er septembre 2025. Si on ajoute un poussoir dans un couloir en rénovation, autant le positionner directement à la bonne hauteur pour être conforme.
La norme elle-même a été restructurée en 21 documents distincts depuis le 23 août 2024. Le volet qui concerne les hauteurs de pose des commandes fait partie des exigences générales (NF C 15-100-1).
Un branchement de bouton poussoir Legrand bien réalisé tient en trois éléments : un télérupteur au tableau, des poussoirs câblés en parallèle sur sa bobine, et un disjoncteur adapté au circuit d’éclairage. Le reste, c’est de la visserie et du repérage de bornes. Si les fils existants sont en bon état et en section correcte, la conversion depuis un va-et-vient prend moins d’une heure, télérupteur compris.
